After Effectsで青海波を作る方法｜240pxと120pxで5秒ループ
Yoshihiro_Kawai
この記事には広告・アフィリエイトリンクを含みます。
After Effectsで青海波を作る方法を、初めてシェイプレイヤーを使う方でも同じ画面を再現できるようにまとめました。使う数字は、円の直径240・180・120・60pxと、その半分の120pxが中心です。
作業は「4重の半円を作る → 横と縦に複製する → 1段おきに半分ずらす → パスのトリミングを動かす」の5ステップ。外部プラグインは使いません。
この記事ではシリーズ共通の図解9枚に加え、After Effectsで実際に組んだ画面6カットを掲載しています。最後にH.264で5秒ループを書き出すところまで、一緒に完成させましょう。
メニュー
スポンサーリンク
完成イメージ｜After Effectsで作る青海波の5秒ループ
この記事で作るもの
- サイズ：1920×1080px
- フレームレート：30fps
- 長さ：5秒
- 色：背景
#17324D、線#C9A44C - 使用機能：楕円形、線、パスのトリミング、リピーター
完成のチェックポイント
波の山が横方向に240px間隔で並び、次の段が120pxだけ横へずれていれば青海波に見えます。0秒と5秒で線が消えているため、YouTubeのループ再生でも継ぎ目が目立ちません。
青海波とは
青海波は、同心円状の波を扇形に重ねた日本の伝統文様です。穏やかな波がどこまでも続く姿から、平穏な暮らしや末永い幸せを願う柄として親しまれています。今回は伝統柄の構造を、After Effectsのシェイプレイヤーに置き換えます。

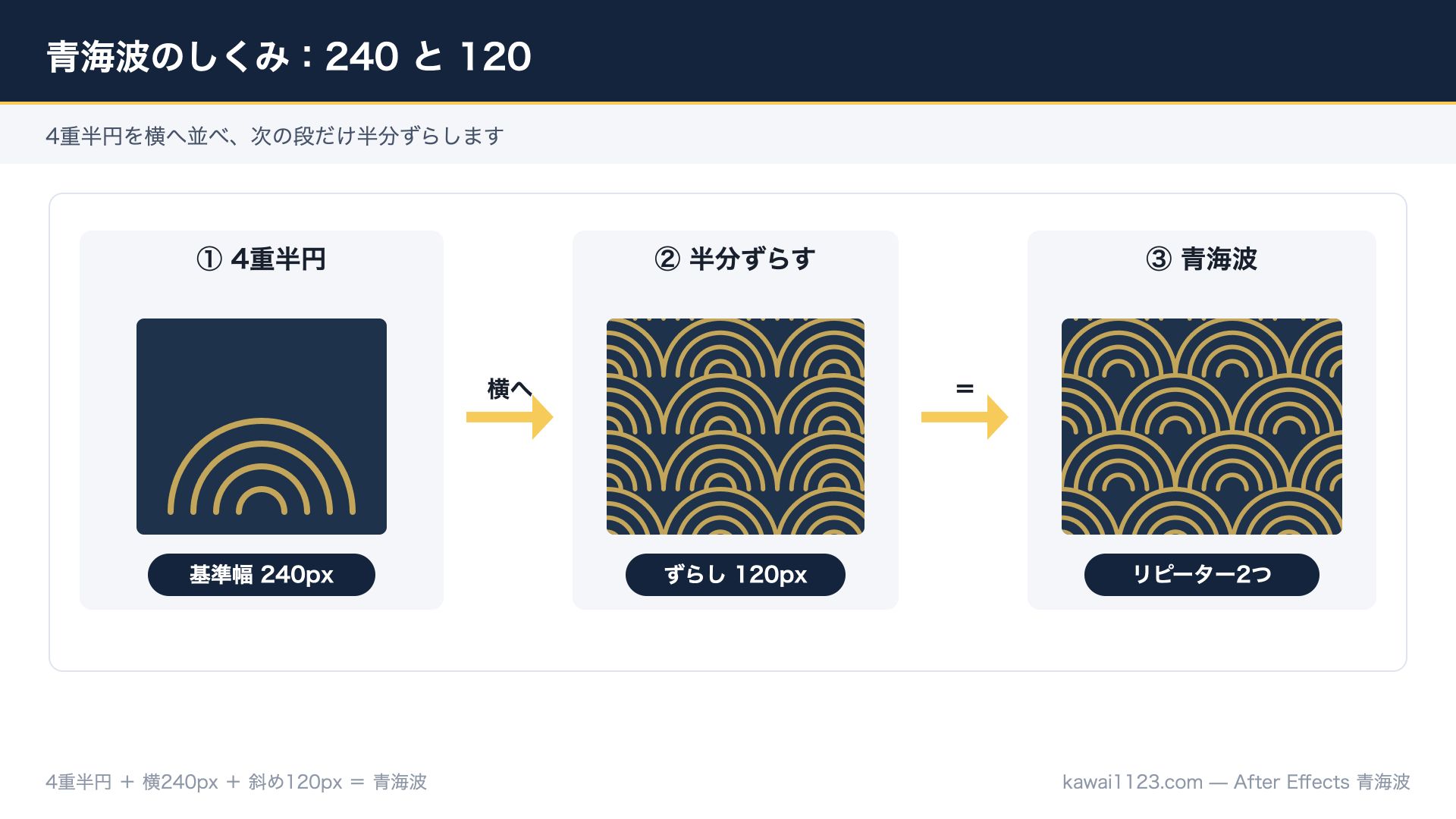

青海波の仕組み｜4重半円と半分ずらし
基準になるのは外側240px
外側の円を240pxにすると、内側は60px刻みで180・120・60pxにできます。4本の線の間隔が均等になり、数値入力だけで整ったユニットを作れます。
段差は240pxの半分である120px
横の繰り返し間隔は240px、縦の繰り返し間隔は−120pxです。縦リピーターのXだけ120pxに変えると、1段下がるたびに半分ずつ横へ動き、波の山と谷がかみ合います。
覚える数字は2系統だけ。
円の直径は240・180・120・60px。繰り返しと段差は240px・120pxです。
円の直径は240・180・120・60px。繰り返しと段差は240px・120pxです。
使う機能は3つだけ
楕円形パスと線
楕円形パスは数値で幅と高さをそろえやすく、拡大しても輪郭が滑らかなベクターシェイプです。塗りは使わず、線だけを8pxにします。
パスのトリミング
終了を0%から100%へ動かすと線が描かれ、開始を0%から100%へ動かすと後ろから消えます。2つを時間差で動かすのが今回のループの核です。
リピーター
1つ目で横一列に複製し、2つ目で列全体を縦に複製します。各コピーの位置を数値で制御できるので、レイヤーを何十枚も複製する必要がありません。
先に入力する数値を一覧で確認
| 場所 | 項目 | 入力値 |
|---|---|---|
| コンポジション | サイズ／fps／時間 | 1920×1080／30fps／5秒 |
| 楕円形パス | サイズ | 240／180／120／60px |
| パスのトリミング | 静止時 | 終了50%／オフセット−90° |
| 線 | 幅 | 8px |
| リピーター1 | コピー／位置 | 20／X 240・Y 0 |
| リピーター2 | コピー／位置 | 11／X 120・Y −120 |
| シェイプレイヤー | 位置 | −1320, 1200 |
| 描画 | 終了 | 0秒 0% → 2.5秒 100% |
| 消去 | 開始 | 1.5秒 0% → 5秒 100% |

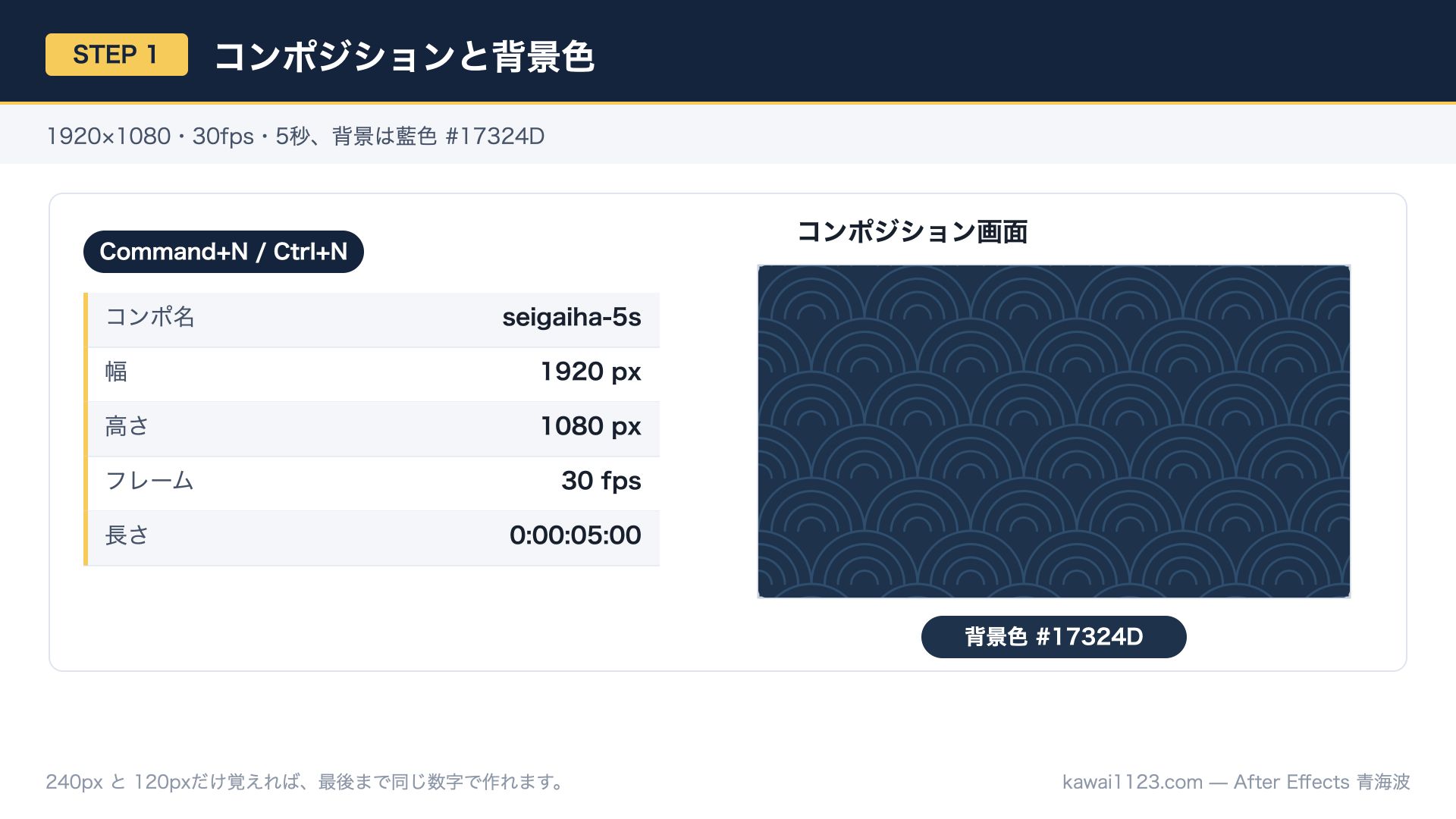

STEP1｜5秒のコンポジションを作る

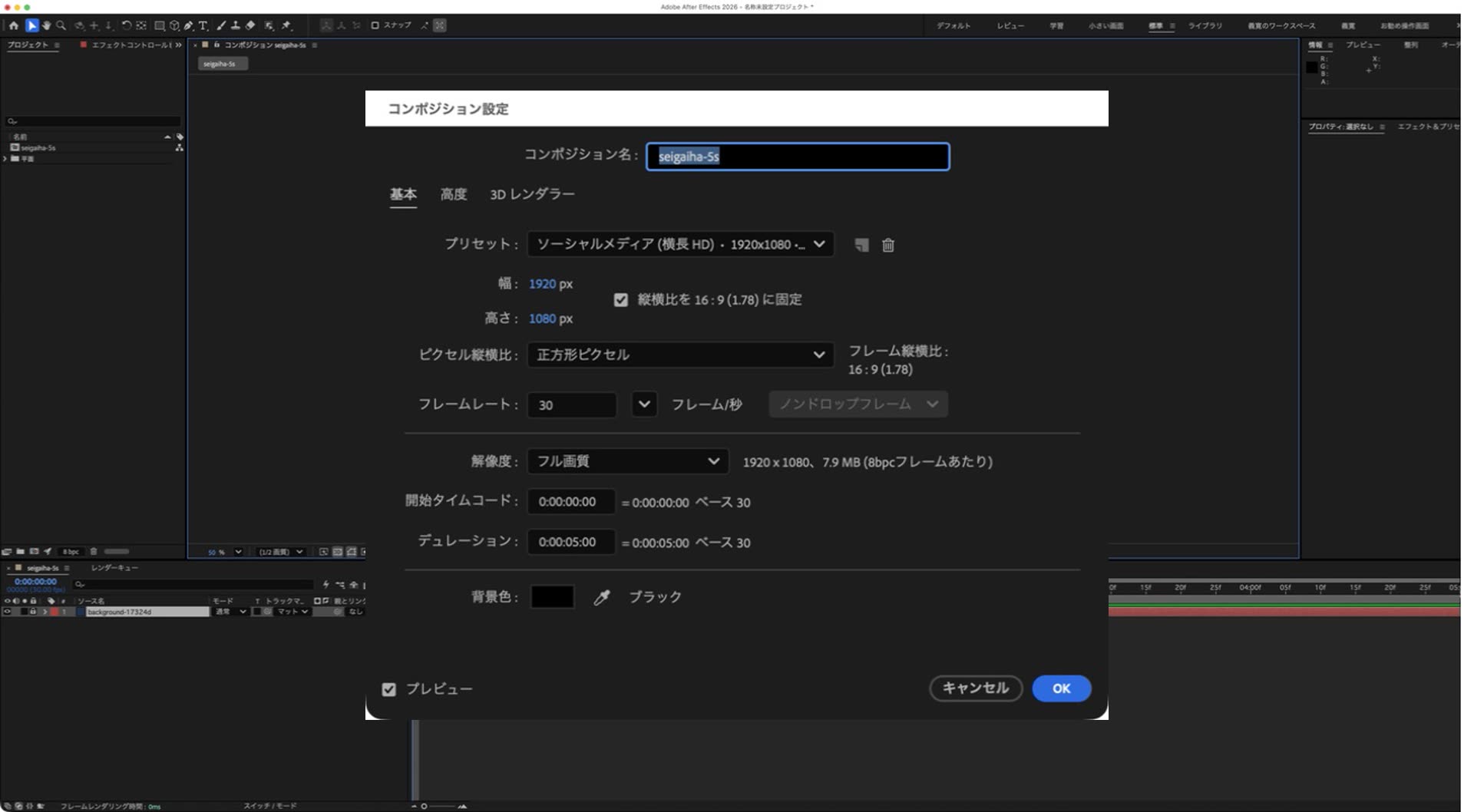

新規コンポジションの設定
After Effectsを開き、［コンポジション］→［新規コンポジション］を選びます。幅1920、高さ1080、フレームレート30、デュレーション00:00:05:00に設定してください。名前は「seigaiha-5s」など、後から識別できるものにします。
背景色を作る
［レイヤー］→［新規］→［平面］で背景を追加し、色を #17324D にします。平面はタイムラインの一番下に置き、ロックしておくと誤操作を防げます。

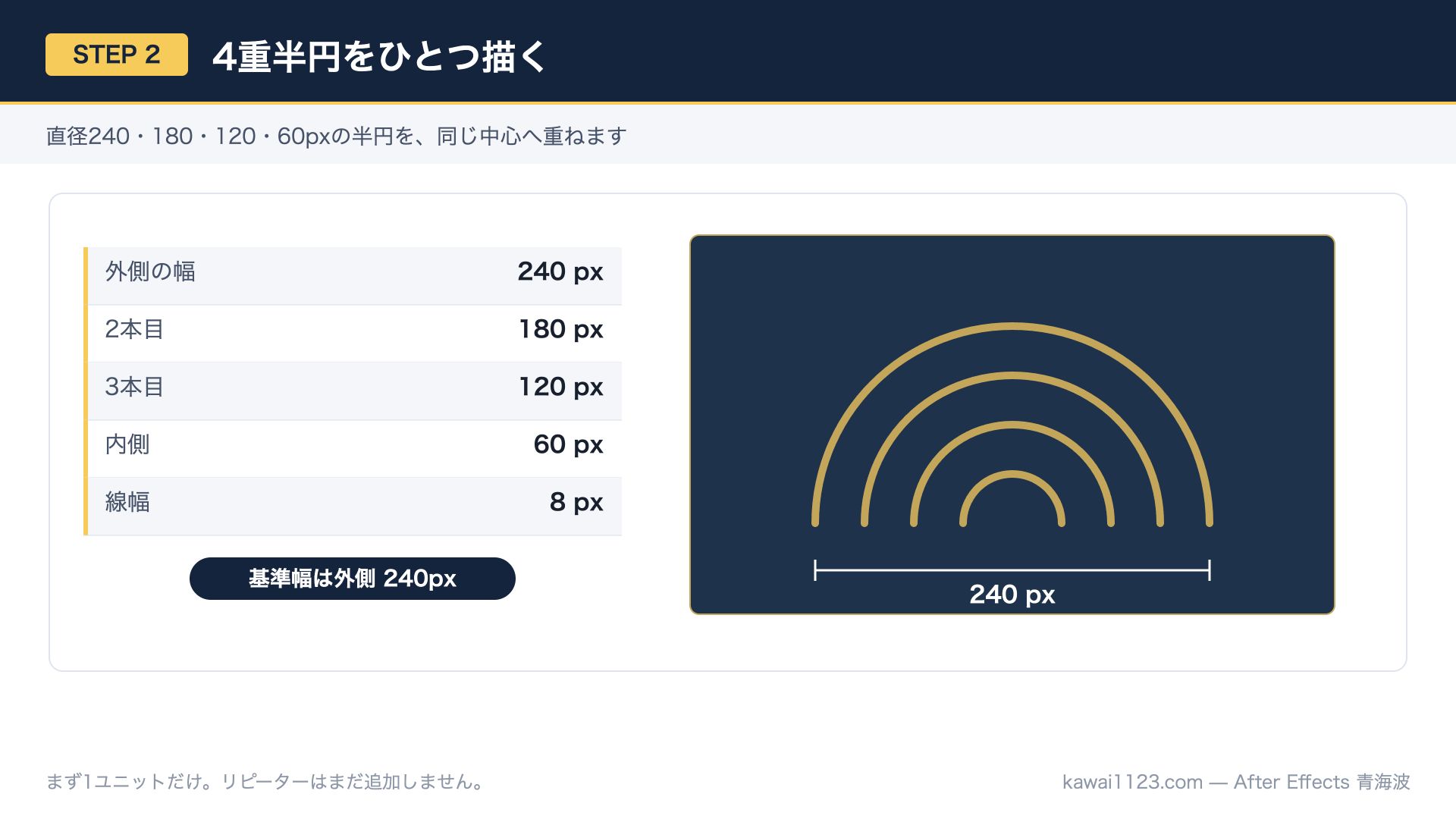

STEP2｜4重の半円ユニットを作る
最初の楕円を240pxで作る
背景以外のレイヤーを選択していない状態で楕円形ツールをダブルクリックし、シェイプレイヤーを作ります。［楕円形パス1］のサイズを240×240pxにし、塗りはなし、線は8px、色は #C9A44C にします。
パスのトリミングで上半分だけ残す
コンテンツの［追加］から［パスのトリミング］を選びます。終了を50%、オフセットを−90°にすると、円の上半分が残ります。下向きの半円になった場合は、オフセットの符号を確認してください。

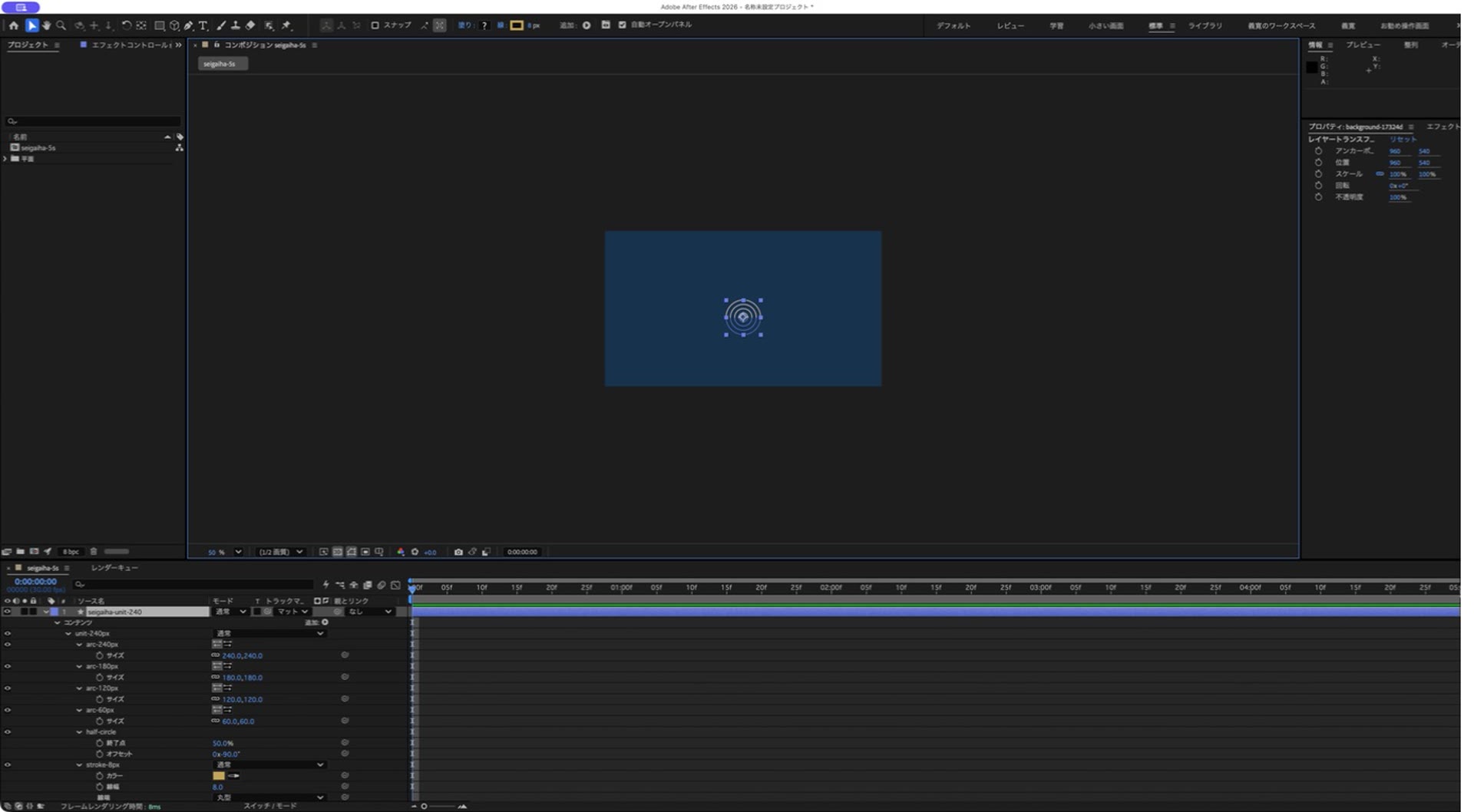

180・120・60pxを追加する
楕円形パスを3つ複製し、サイズを180×180、120×120、60×60pxに変更します。4つとも位置は0,0のまま。同心円として重なればユニット完成です。

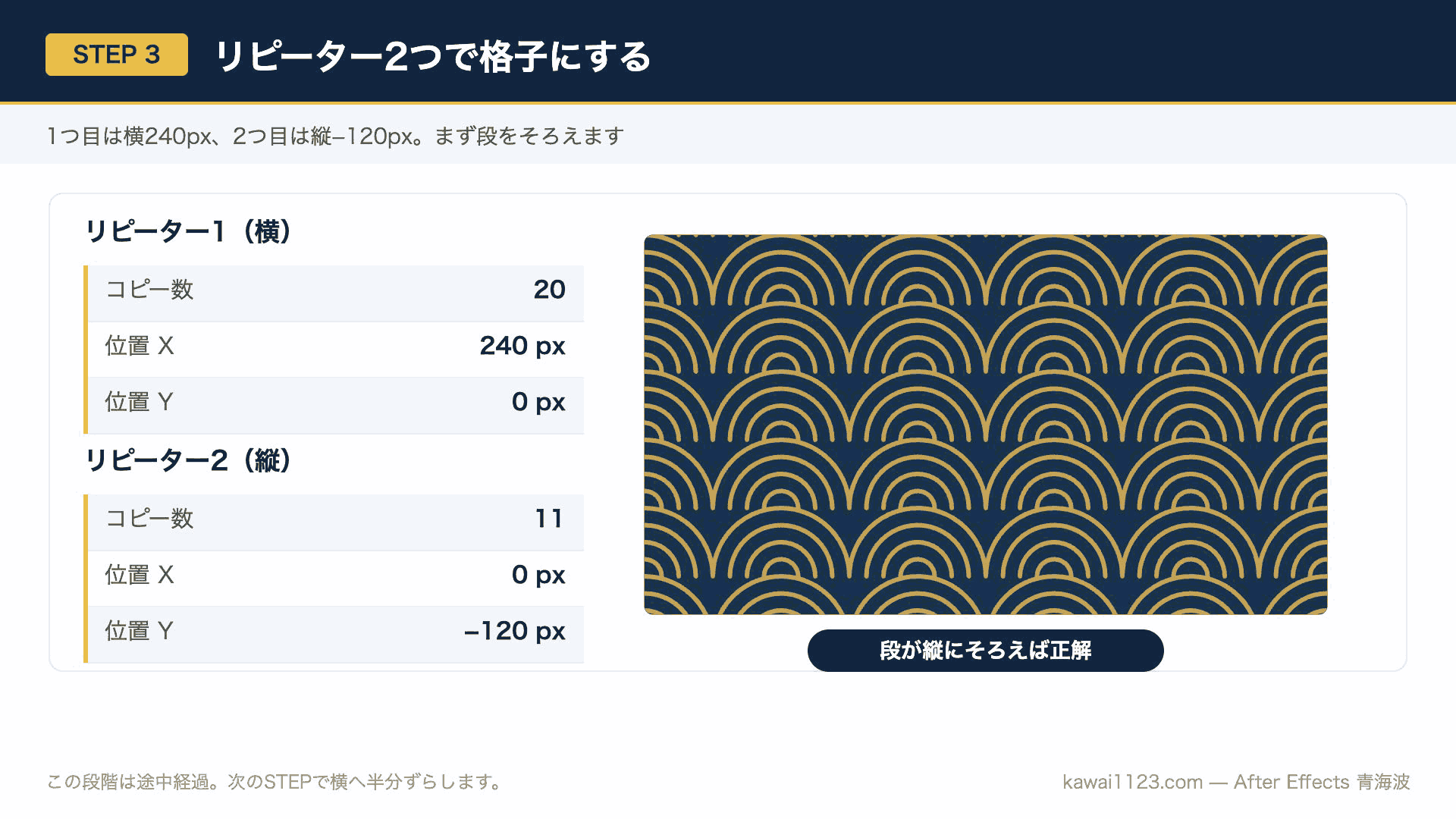

STEP3｜リピーター2つで格子に広げる
リピーター1で横一列にする
コンテンツの［追加］から［リピーター］を選び、コピー数を20にします。［トランスフォーム：リピーター1］の位置をX 240px、Y 0pxにすると、ユニットが横へ等間隔に並びます。
リピーター2で縦に広げる
もう一度［追加］→［リピーター］を選びます。コピー数は11、位置はX 0px、Y −120pxです。縦方向の符号が正だと下へ伸びるため、ここではマイナスを入力します。

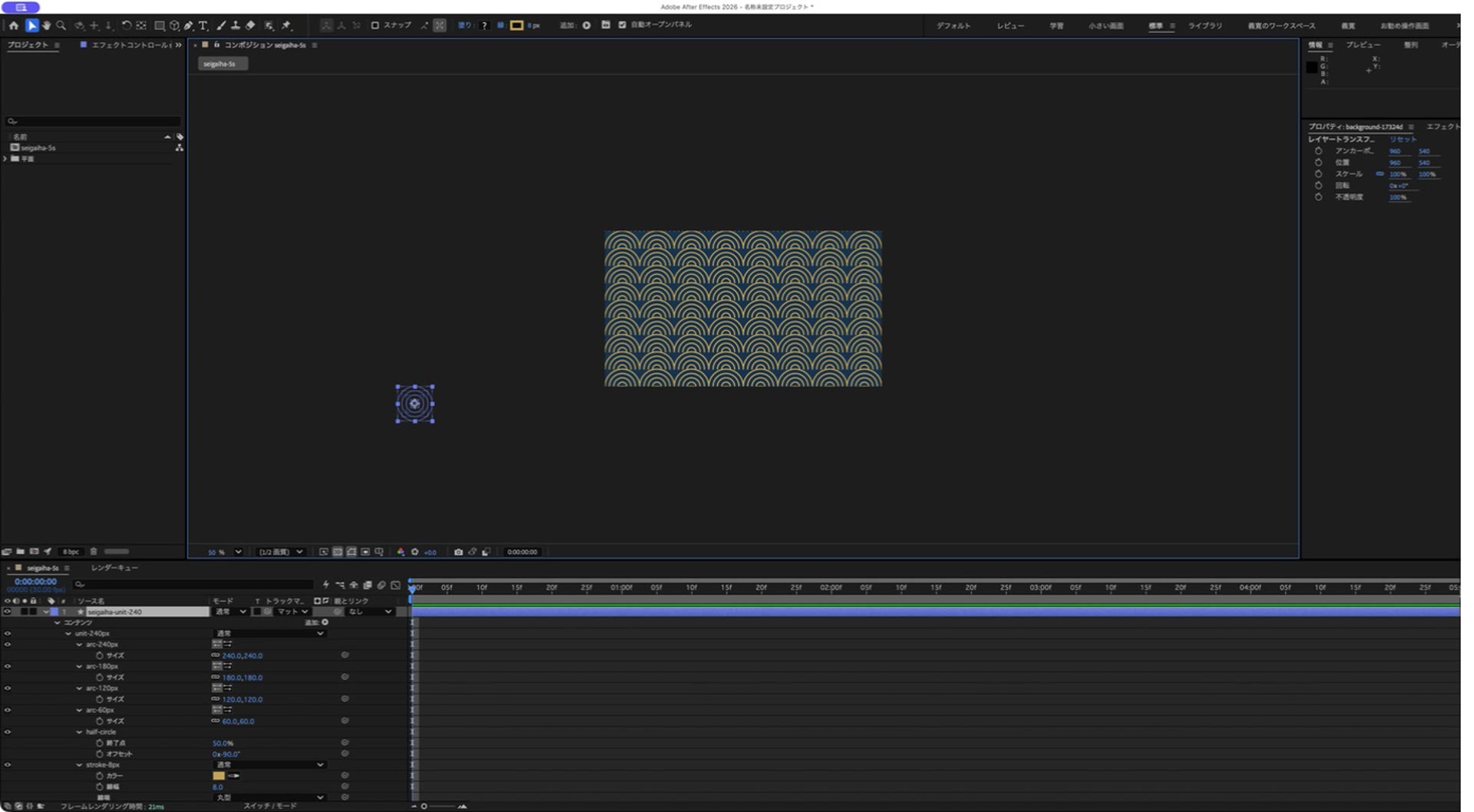

途中段階は格子で正解
この段階では各段の波の山が縦にそろい、整然とした格子に見えます。次のステップで縦リピーターのXを変えるまで、青海波の互い違いにはなりません。

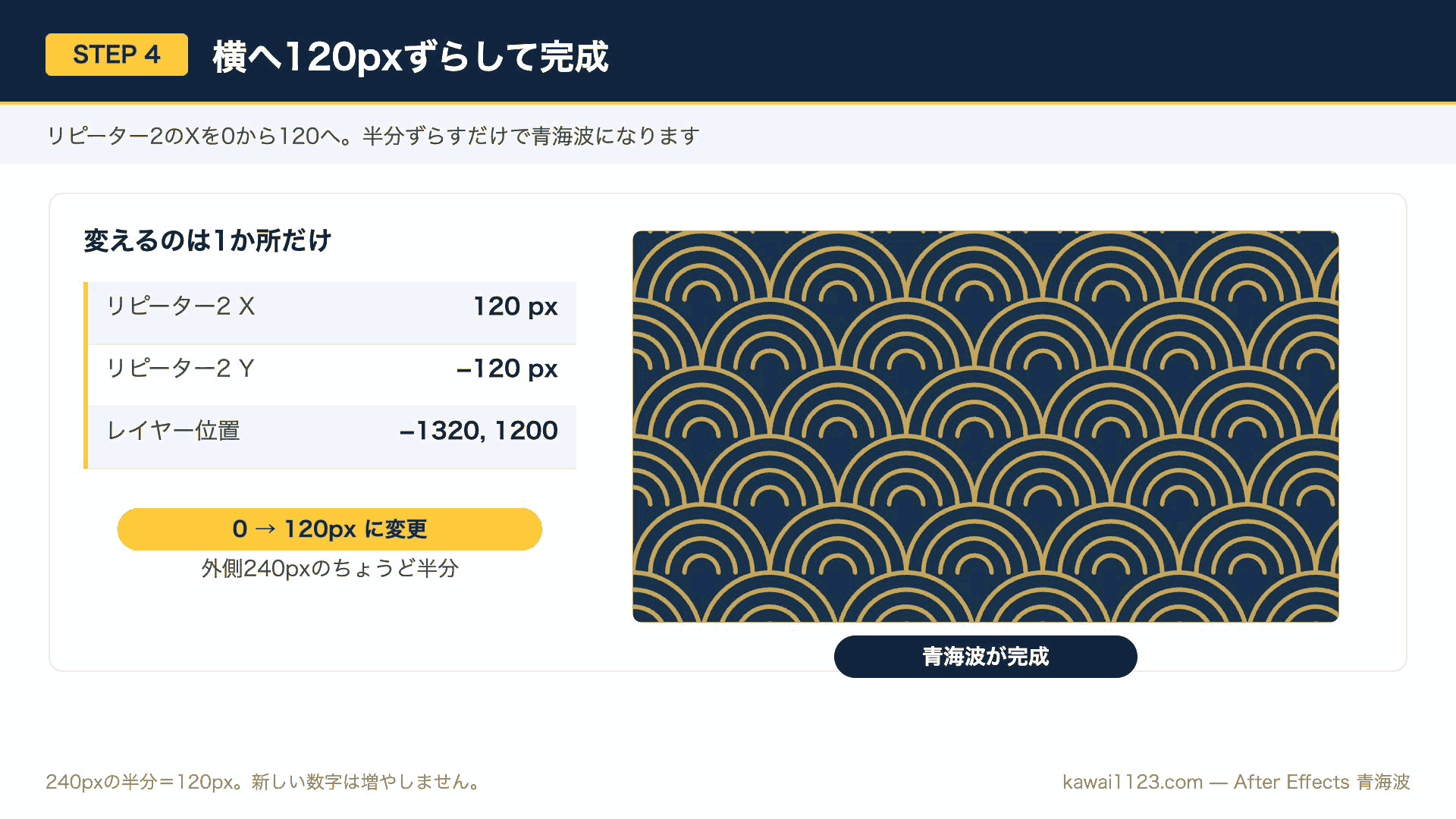

STEP4｜横へ120pxずらして青海波を完成

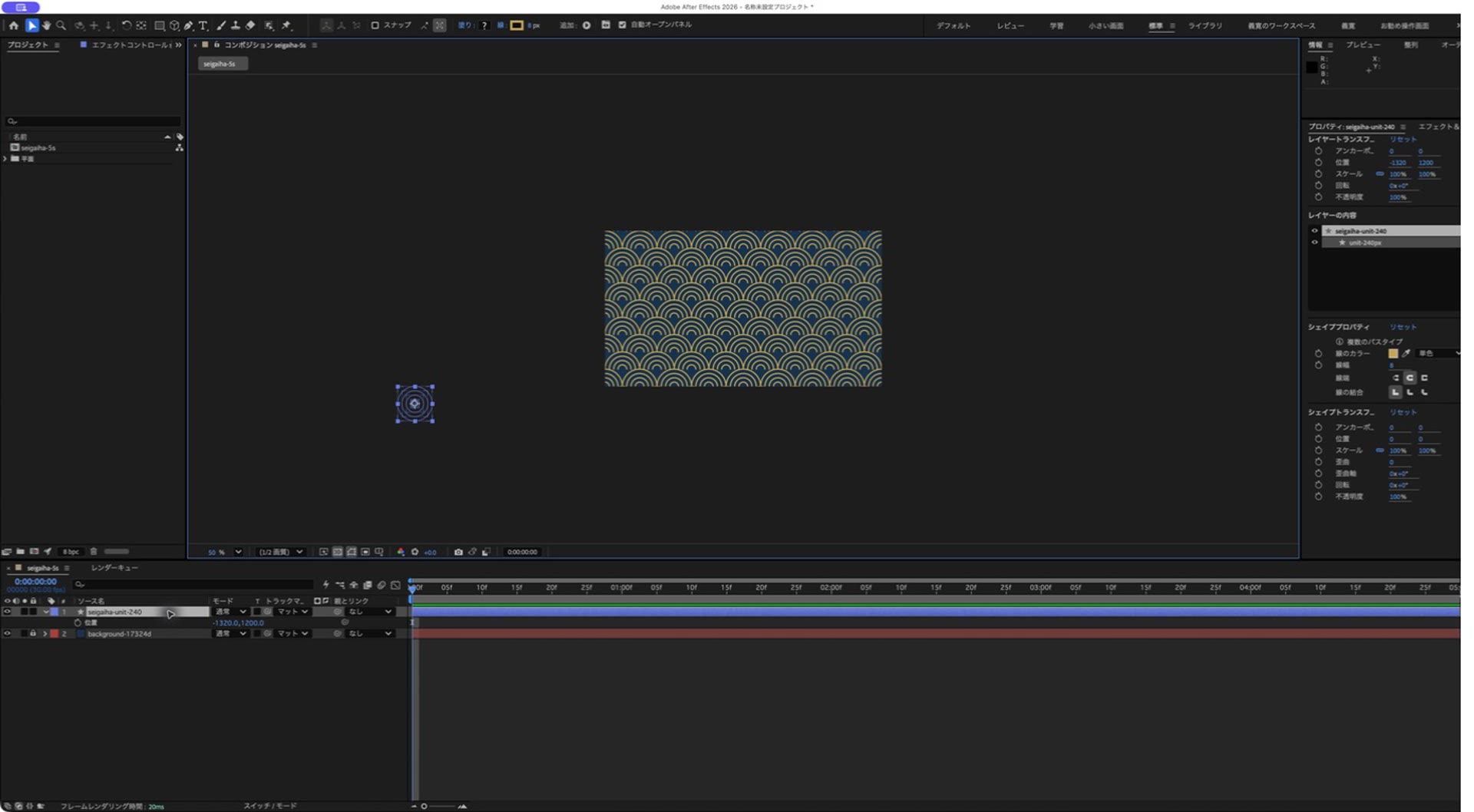

リピーター2のXを120pxに変更
［トランスフォーム：リピーター2］の位置をX 120px、Y −120pxにします。1段進むごとに右へ120px動くため、上下の半円が互い違いに重なります。これが青海波を作る「半分ずらし」です。
レイヤー位置で画面を埋める
今回の20×11コピーでは、シェイプレイヤーの位置を−1320, 1200にすると1920×1080の画面を覆えます。欠ける辺があるときはコピー数を増やす前に、まずレイヤー全体の位置を少し動かしてください。

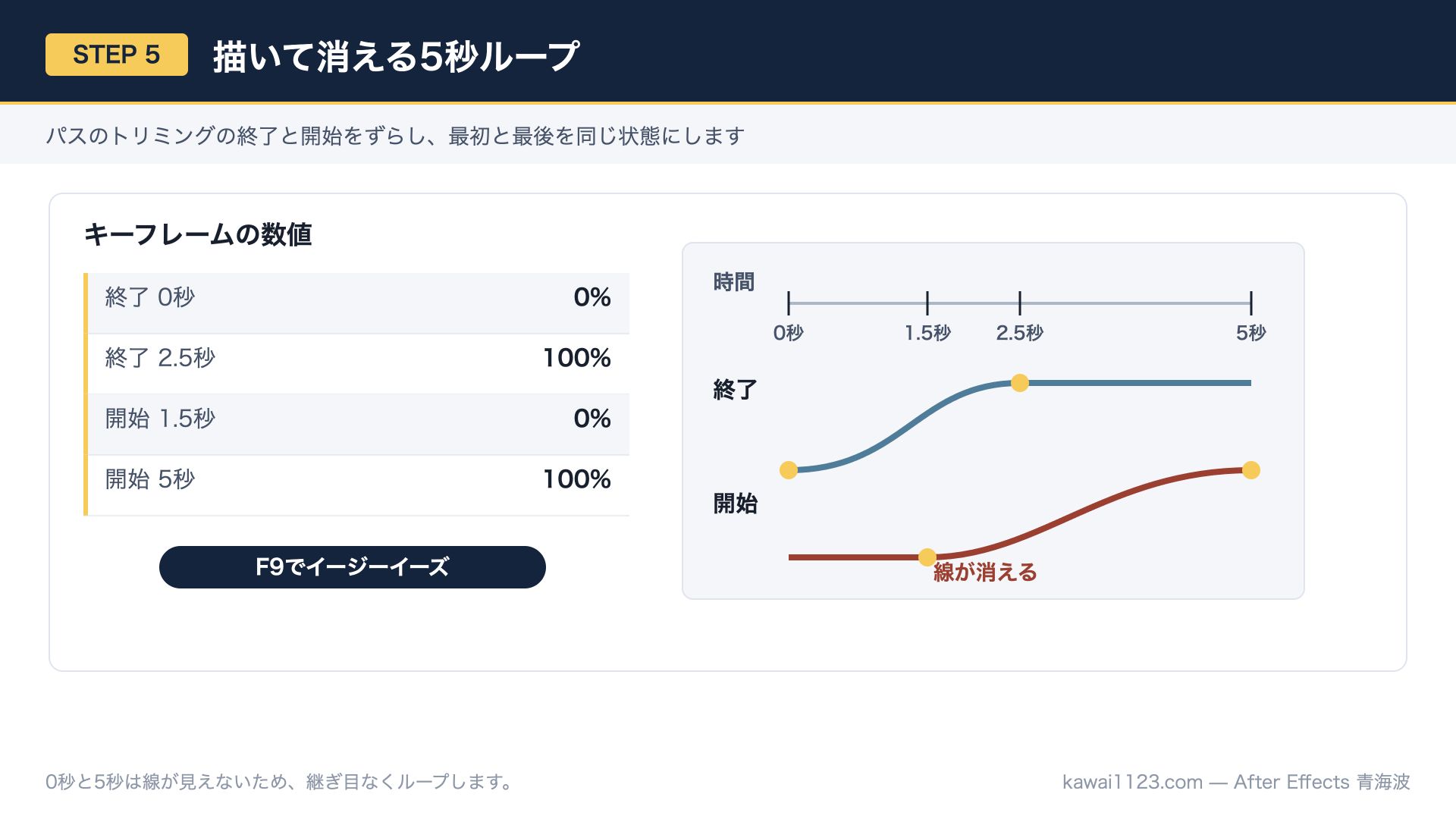

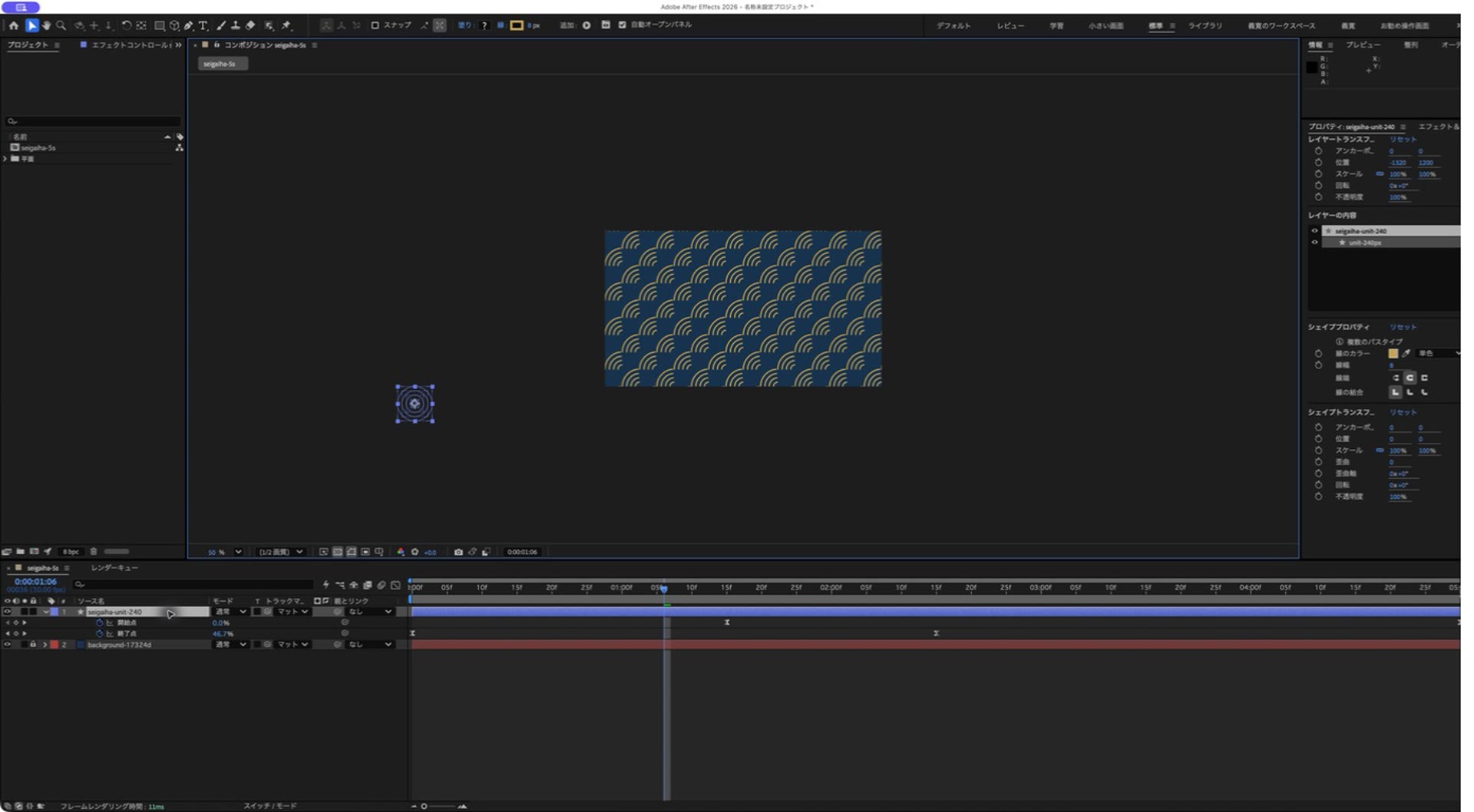

STEP5｜パスのトリミングで5秒ループにする
終了を0%から100%へ
4本の半円に共通する［パスのトリミング］で、0秒の終了を0%、2.5秒の終了を100%にします。再生すると線が片側から伸び、青海波が描かれます。
開始を1.5秒から5秒へ
開始は1.5秒で0%、5秒で100%にします。描画の途中から先頭側が消え始め、5秒では再び線が見えない状態になります。0秒と5秒の絵が一致するため、ループの境目が隠れます。
イージーイーズで動きを整える
4つのキーフレームを選択し、右クリック→［キーフレーム補助］→［イージーイーズ］を適用します。一定速度よりも入りと終わりが柔らかくなり、伝統柄の落ち着いた印象に合います。

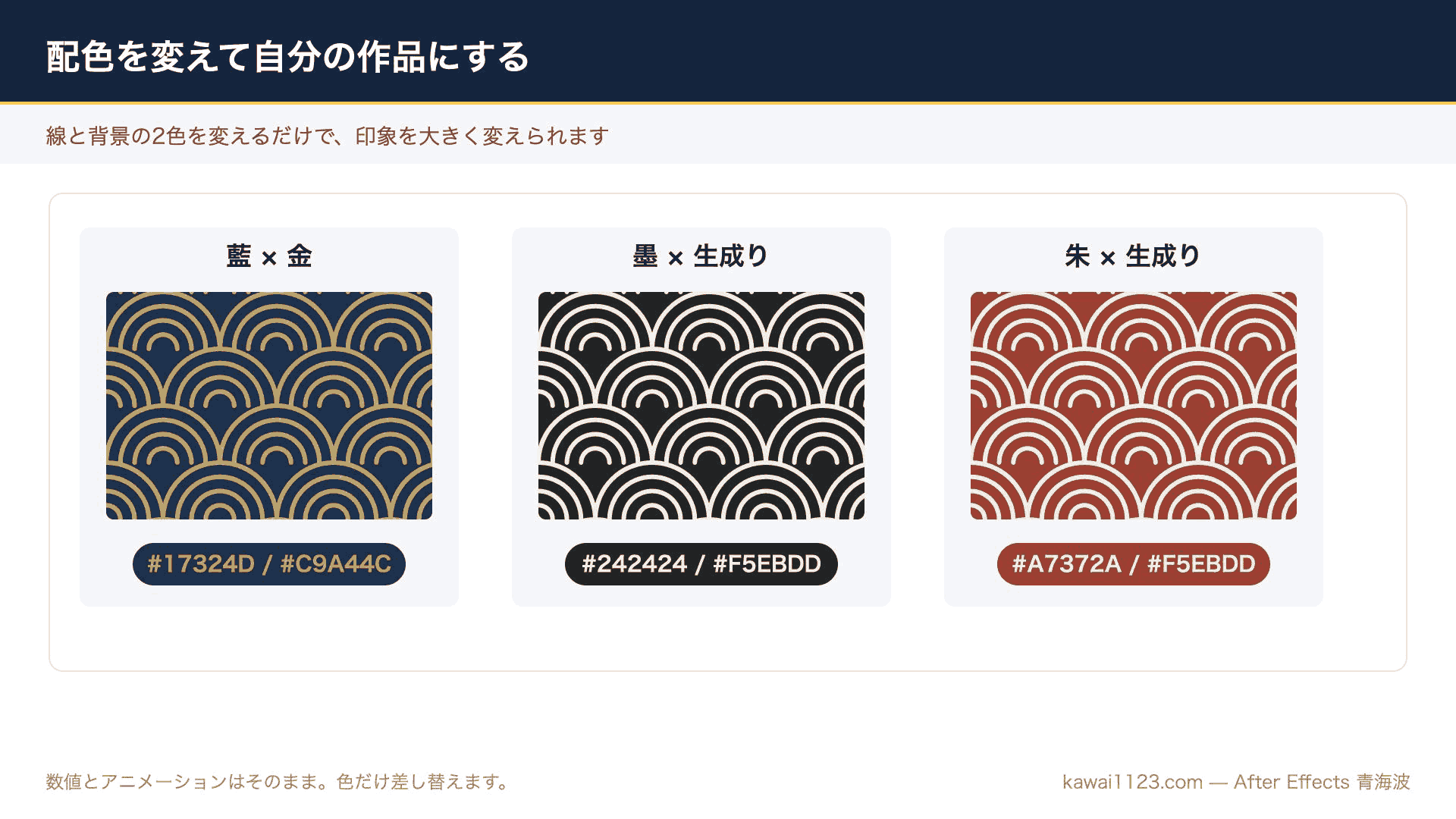

配色を変えて印象を調整する
紺×金は上品で和モダン
今回の #17324D と #C9A44C は、落ち着きと高級感を出しやすい組み合わせです。タイトルバック、旅館や日本文化の紹介、年始の動画にも向きます。
藍×白は清涼感を出しやすい
線を白、背景を深い藍にすると、海や夏を連想するすっきりした見た目になります。線幅を6px程度へ細くすると軽快です。
朱×生成りは温かい和紙風
背景を生成り、線を朱色にすると印刷物のような柔らかさが出ます。背景に薄い紙テクスチャを重ねる場合は、柄の線が埋もれない程度に不透明度を抑えます。

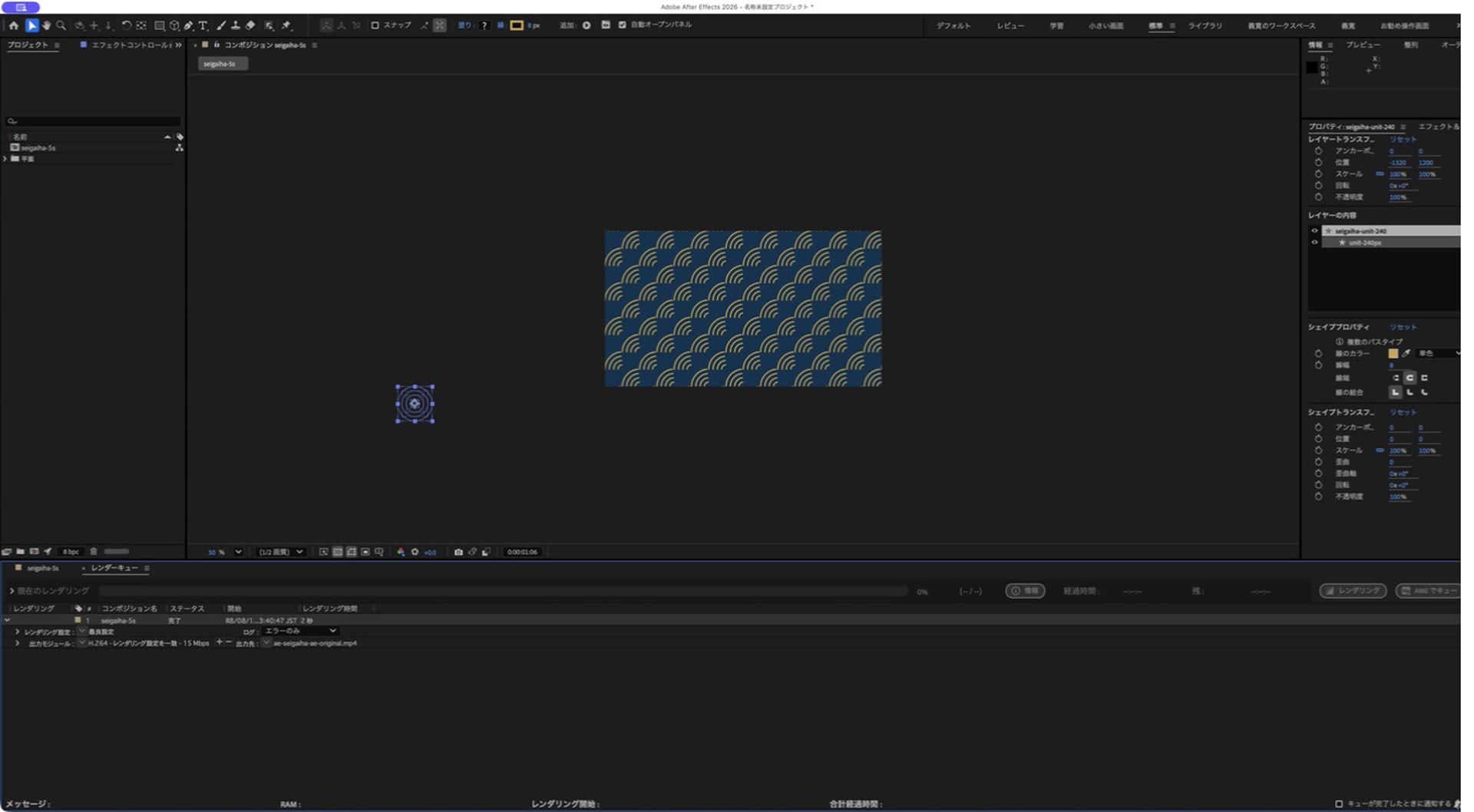

H.264で5秒ループを書き出す
レンダーキューへ追加する
コンポジションを選択し、［コンポジション］→［レンダーキューに追加］を実行します。出力モジュールをH.264にして、出力先とファイル名を指定してください。
書き出し後に長さと先頭・末尾を確認
完成ファイルは1920×1080、30fps、5秒です。再生をリピートし、5秒から0秒へ戻る瞬間に線が飛ばないか確認します。SNSやWeb掲載ではH.264のMP4が扱いやすい形式です。
うまくいかないときの確認表
| 症状 | 確認する場所 | 直し方 |
|---|---|---|
| 円の下半分が残る | パスのトリミング | 終了50%、オフセット−90°を確認します。 |
| 4本の間隔が不均等 | 楕円形パスのサイズ | 240・180・120・60pxにそろえ、各位置を0,0にします。 |
| 横に隙間ができる | リピーター1の位置 | Xを外径と同じ240px、Yを0pxにします。 |
| 段が下へ増えて画面外へ行く | リピーター2のY | 120ではなく−120pxを入力します。 |
| 青海波にならず格子のまま | リピーター2のX | 0から120pxへ変更します。 |
| 画面の端が欠ける | コピー数とレイヤー位置 | 横20、縦11を確認し、位置−1320,1200を基準に微調整します。 |
| ループの境目で線が跳ぶ | 0秒と5秒 | 0秒は終了0%、5秒は開始100%にし、両端を線なしで一致させます。 |
よくある質問
Q. 240px以外の大きさでも作れますか？
作れます。外径をDとした場合、内側を等間隔にするなら0.75D、0.5D、0.25D、横リピーターをD、縦間隔と横ずらしを0.5Dにします。たとえば外径200pxなら150・100・50px、ずらしは100pxです。
Q. 線を左から順番に描けますか？
リピーターの「開始の不透明度／終了の不透明度」や、パスごとのトリミングのタイミングをずらす方法があります。まずは全体同時の5秒ループを完成させ、その後に時間差を加えると調整しやすいです。
Q. Illustratorで柄を作って読み込む方法との違いは？
Illustratorは静止柄を精密に作るのに向きます。After Effectsのネイティブシェイプで作ると、円のサイズ、線幅、繰り返し数、トリミングのタイミングを後から直接アニメーションできます。
Q. 5秒ではなく10秒にしたいときは？
コンポジションを10秒へ延ばし、2.5秒の終了キーフレームを5秒へ、1.5秒の開始を3秒へ、5秒の開始100%を10秒へ移します。時間比を2倍に保てば同じ動きをゆっくり再生できます。
Q. プラグインは必要ですか？
不要です。楕円形パス、線、パスのトリミング、リピーターはAfter Effectsの標準機能です。記事と同じバージョンでメニュー名が少し違っても、タイムラインの［コンテンツ］→［追加］から探せます。
制作環境をそろえる
ここからは広告リンクです。価格や提供内容は遷移先のAdobe公式ページで最新情報をご確認ください。
After Effectsを含むCreative Cloudを確認
PR：After EffectsやIllustratorなど、Creative CloudのプランをAdobe公式サイトで確認できます。
背景素材や和紙テクスチャを探す
PR：和紙、金箔、背景映像などを組み合わせたいときは、Adobe Stockの素材も候補になります。
まとめ｜青海波は240pxと120pxで作れる

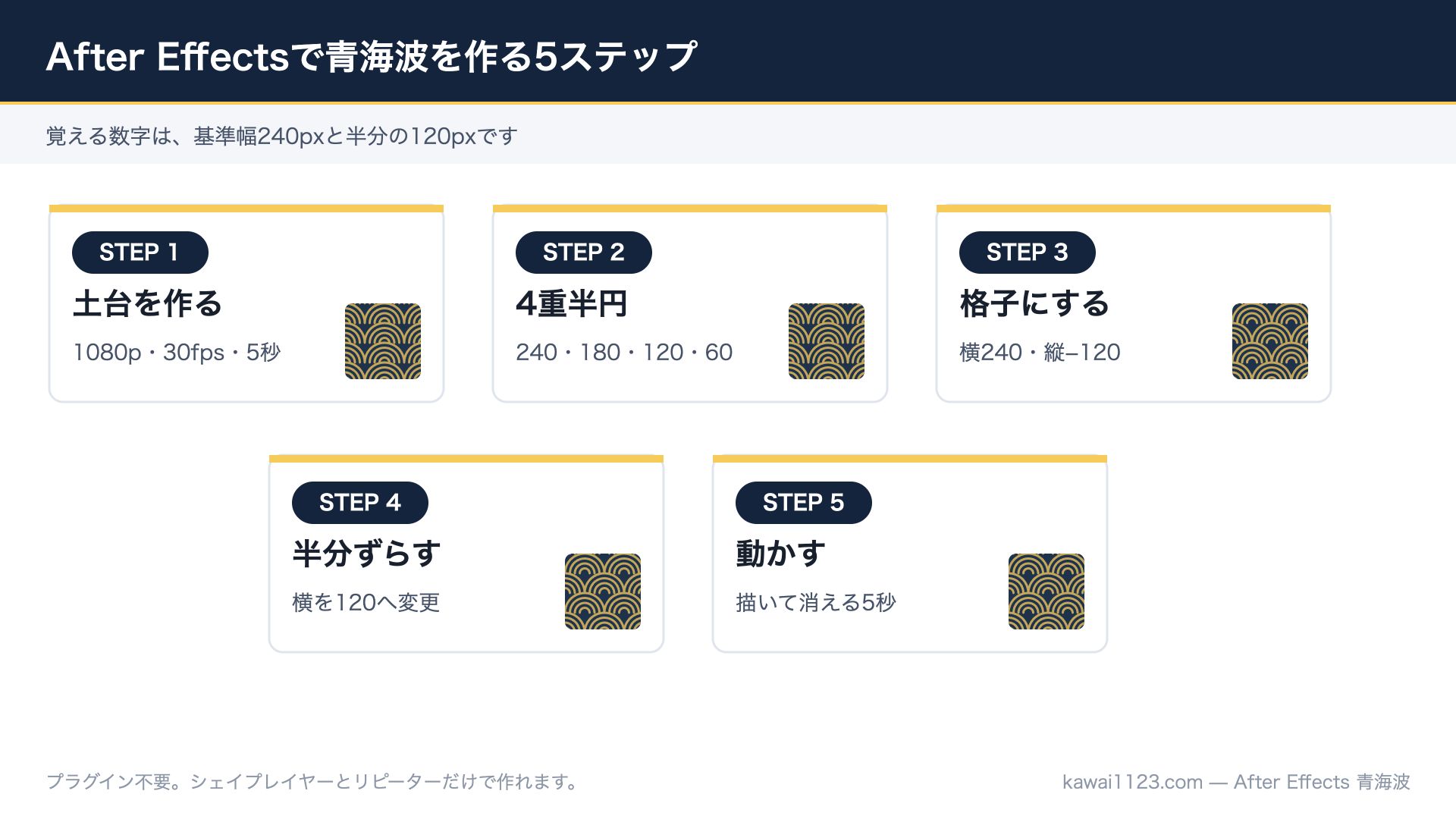

5ステップのおさらい
- 1920×1080、30fps、5秒のコンポジションを作る
- 240・180・120・60pxの4重半円を作る
- 横20コピー、縦11コピーで格子に広げる
- 縦リピーターをX 120、Y −120pxにして互い違いにする
- 終了0→100%、開始0→100%を時間差で動かす
次に作るなら
円や直線を繰り返す考え方は、ほかの和柄にも応用できます。円1つから作る七宝、六角形から組む麻の葉もあわせて試してみてください。
完成確認：0秒と5秒が同じ見え方になり、横240px・縦−120px・横ずらし120pxがそろっていれば完成です。数値を保存したら、線色と背景色を変えて自分の作品へ展開してみましょう。
